導語

在激光光學的世界里，“差之毫厘，謬以千里"絕非一句空話。

對于高功率激光器而言，一個微小的表面缺陷、一點點不可見的粗糙度，或者鍍膜層極其微弱的吸收，都可能導致災難性的后果——從光束質量下降，到元件熱損傷，甚至整個系統的癱瘓。

計量技術（Metrology），就是光學制造與應用之間的“守門人"。它不僅是質量控制的手段，更是確保激光系統安全、高效運行的基石。

今天，我們就來深入盤點激光光學領域最關鍵的 6大計量技術，看看那些肉眼不可見的細節是如何被精準捕捉的。

01．光腔衰蕩光譜法 (CRDS)

—— 捕捉“消失"的萬分之一

當我們需要測量反射率高達 99.9% 以上的激光反射鏡時，傳統的分光光度計往往束手無策。這時候，光腔衰蕩光譜法 (CRDS) 就登場了。

CRDS 不直接測量反射了多少光，而是測量光在諧振腔內“存活"了多久。

1.原理揭秘

激光脈沖被射入由兩個高反射鏡組成的諧振腔。光在腔內來回反射，每次反射都會因為吸收、散射或透射損失一小部分能量。探測器記錄下光強隨時間衰減（Ring-down）的速率。

公式劃重點：通過測量衰減時間 ，我們可以極其精確地反推出反射鏡的損耗。

2.核心優勢

• 超高靈敏度： 測量損耗的不確定性僅為 甚至更低，比直接測量反射率（ 不確定性）的精度高出兩個數量級。

• 無視光源波動： 測量的是衰減率而非Absolute Intensity，因此不受激光強度波動的影響。

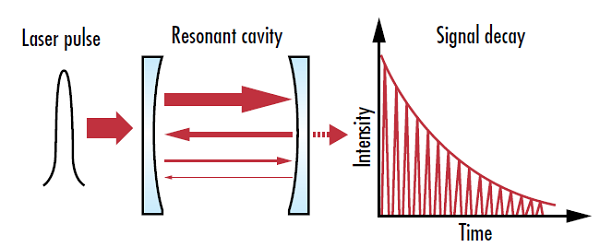

圖1: 光腔衰蕩光譜法測量諧振腔的強度衰減率，與僅測量Absolute Intensity的技術相比，它具有更高的測量精度

02．原子力顯微鏡 (AFM)

—— 觸摸“原子級"的崎嶇

如果說 CRDS 是測“光"的損耗，那么 AFM 就是測“形"的盡致。在激光光學中，表面粗糙度是散射的主要來源，直接影響系統性能。

AFM 就像一個極其靈敏的“盲人摸象"過程，它利用一個極細的探針（針尖半徑僅幾納米）在樣品表面掃描。

1.兩種模式

1.       接觸模式： 探針拖過表面。重建準確，但容易損傷樣品，針尖磨損快。

2.       輕敲模式 (Tapping Mode)： 懸臂振蕩，針尖間歇性接觸表面。這是目前更常用的模式，能有效保護昂貴的光學表面。

2.核心優勢

AFM 可以生成埃 (?) 級別的三維表面圖，是表征超光滑激光光學元件表面粗糙度的黃金標準。

圖2: 原子力顯微鏡輕敲模式工作原理圖

03．微分干涉差顯微鏡 (DIC)

—— 讓透明缺陷“現出原形"

在檢測光學鍍膜或激光損傷時，我們常遇到一個難題：樣品是透明的，傳統的亮場顯微鏡根本看不清缺陷。

DIC 顯微鏡（又稱 Nomarski 干涉）通過巧妙的光學設計解決了這個問題。它利用渥拉斯頓棱鏡將光分解為兩束正交偏振光，利用光程差將“相位的變化"轉化為“亮度的變化"。

1.核心優勢：

• 增強對比度： 能夠清晰地顯示出表面的微小坡度、坑洼和不連續性。

• 偽 3D 效果： 圖像呈現出浮雕般的立體感（注意：這是光程差造成的視覺效果，并非真實的幾何高度），非常適合識別激光誘導損傷閾值 (LIDT) 測試后的微小損傷點。

圖3: 使用 DIC 捕獲激光有道損傷的圖像顯微鏡

04．干涉測量法 (Interferometry)

—— 光學平整度的“標尺"

這是光學車間經典的檢測手段。利用光的干涉原理（波峰遇波峰增強，波峰遇波谷抵消），測量光學元件的表面面型和透射波前。

1.它是如何工作的？

干涉儀（如邁克耳遜、馬赫-曾德爾或菲佐干涉儀）將光束一分為二：一束作為參考，一束射向測試元件。兩束光重合時產生的干涉條紋，就是表面質量的“指紋"。

2.核心優勢

• 高精度： 可以輕松測量小于 的表面不規則度。

• 全場測量： 一次拍攝即可獲得整個通光孔徑的數據。

• 多功能： 既能測平面鏡的平整度，也能測透鏡的球面度。

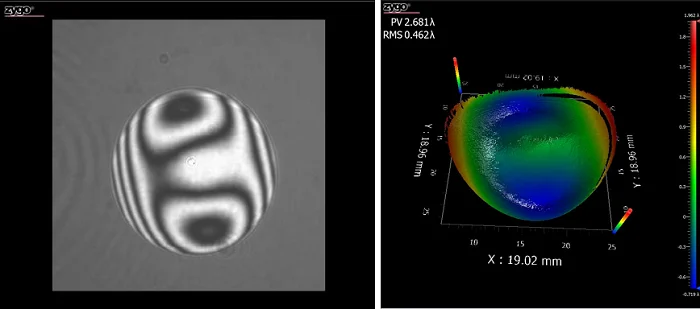

圖4: 干涉儀的樣本圖像，顯示測試和參考光束進行相長干涉的明亮區域和進行相消干涉的暗環（左），以及測試光學元件的三維重建結果（右）

05．Shack-Hartmann 波前傳感器

—— 靈活捕捉光束的“形狀"

與干涉儀相比，Shack-Hartmann 波前傳感器 (SHWFS) 更加靈活、快速，且動態范圍更大。

1.原理揭秘

它由一個微透鏡陣列和一個探測器組成。

• 如果是沒有缺陷的平面波，每個微透鏡都會將光聚焦在探測器的特定中心位置。

• 如果波前有畸變，焦點的位置就會發生偏移。

通過計算這些偏移量，就能重建出整個波前的形狀。

2.核心優勢：

• 動態范圍大： 基本上與波長無關，能測量畸變較大的波前。

• 適應性強： 可用于非相干光源，且對環境振動不如干涉儀那么敏感。

• 權衡藝術： 微透鏡越多，空間分辨率越高；微透鏡越大，靈敏度越高。選擇合適的傳感器配置是關鍵。

圖5: 進入 SHWFS 的光中出現的任何波前誤差都會導致探測器陣列上的聚焦點位置位移

06．分光光度計

—— 鍍膜性能的“滿級裁判"

最后，我們要確認的是光學元件的光譜特性。這層膜到底是在 532nm 處反射，還是在 1064nm 處透射？分光光度計說了算。

1.核心組件：

• 光源： 寬帶光源（如鎢鹵素?zé)簦?/span>

• 單色儀： 利用光柵或棱鏡將光“切"成單一波長。

• 探測器： PMT（光電倍增管）用于高靈敏度探測，光電二極管用于常規探測。

2.核心優勢：

它是驗證光學鍍膜設計是否達標的最直接工具，能夠提供全光譜范圍內的透射率 (T) 和反射率 (R) 曲線。對于極紫外 (EUV) 等特殊波段，還需要專門設計的真空分光光度計。

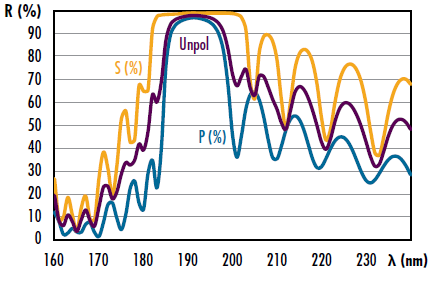

圖6: 使用分光光度計捕獲的 TECHSPEC® 準分子激光鏡樣本反射率光譜

總結

從測量 99.99% 反射率的 CRDS，到觀察 原子級粗糙度的 AFM；從捕捉 波前畸變的 Shack-Hartmann，到驗證 光譜性能的分光光度計。

這 6 大計量技術構成了現代激光光學的質量防線。

對于工程師而言，了解這些技術不僅是為了看懂檢測報告，更是為了在設計系統時，能夠根據實際需求，選擇最合適的元件等級，避免因“看不見"的缺陷而導致昂貴的系統失效。

只有測得準，才能用得穩。
